[언리얼엔진5 PCG] 1. Grass Path

---

프로시저럴 콘텐츠 생성(PCG) 프레임워크 는 언리얼 엔진 내부에 자체 프로시저럴 콘텐츠를 생성할 수 있는 툴세트입니다. 아티스트와 디자이너는 PCG를 활용하여 건물과 생물 제작과 같은 에셋 유틸리티부터 전체 월드에 이르기까지 빠른 인터랙티브 툴과 콘텐츠를 제작할 수 있습니다.
PCG 프레임워크는 확장성과 인터랙션을 위해 제작되었으며, 기존 월드 제작 파이프라인에 쉽게 통합하여 프로시저럴 워크플로와 기존 워크플로의 경계를 모호하게 합니다.
https://docs.unrealengine.com/5.2/ko/procedural-content-generation--framework-in-unreal-engine/

---

언리얼엔진 5.2부터 PCG의 초기 프레임워크를 지원하게되었다. PCG를 공부하면서 기록을 남길까 한다.
+ 튜토리얼 시리즈가 아닌 개인 저장용이기에 후디니에서의 포인트,어트리뷰트와 같은 개념이나 기본적인 노드 설명은 패스한다.

---

Spline에 따라 자동적으로 길이 생성될 것이다.

---

1. PCG_Grass

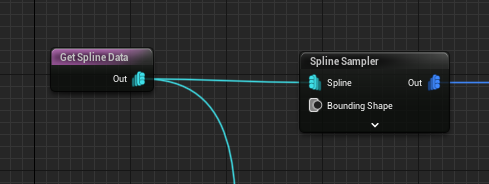

Get Spline Data로 Tag에 맞는 스플라인을 가져온다. Sampler는 차원은 Interior로 받는다.

point grid를 생성 후 Copy한후 자연스럽게 풀을 생성하기 위해 Transform노드를 적절하게 사용한다.

이후 위 포인트에 풀을 생성할 것이다. 지금 고려하지 않아도 되지만 길을 이 위에 생성한다면 길위에 있는 수풀을 제거할 필요가 있다. 이 과정은 길을 생성하고 한다.


---

2. PCG_Path


Path도 비슷하게 Spline을 가져오고 Grid로 복사해준다.

grid로 복사하고 Transfrom으로 조정 / Mask값으로 Bound Modifier노드를 통해 포인트의 바운드 크기를 설정한다.

Density Filter노드와 Noise노드로 적절하게 포인트를 조절하고 Static MEsh Spawner로 수풀을 생성해준다.
풀만 있으면 심심하니 길 주변에 조약돌을 깔아주었다.

Distance노드를 통해 거리에 따라 Set Density

이후 포인트에 조약돌을 생성한다.



---

3. Difference Path

이제 수풀과 길을 생성했으니 길위에 있는 풀은 제거해주어야 한다.

 PCG_Path 아우풋으로 위에 소개한 Mask값을 넘겨준다.

Binary로 세팅해준다 / Source값에서 Differences를 제거할 수 있다,



---

4. Detail

큰 과정은 마쳤으니 주변에 바위나 나무, 작은 꽃들을 추가로 생성해주었다.

바위 위에 꽃을 생성해줄 수 있는데 Mesh Sampler노드를 통해 생성할 수 있다.

Mesh Sampler를 통해 포인트를 생성하면 기본적으로 (0,0,0)좌표에 생성되기 떄문에 포인트들을 원하는데로 가공하고 Copy를 하거나 Copy를 하고 포인트들을 수정할 수 있다.

바위의 위쪽에만 꽃을 생성해주고 싶어 Normal To Density를 통해 Density를 조절해준다. 이후 Filter ~~

조약돌 주변에 나무나 나무판자를 추가로 생성해주면 끝.


---

절차적 생성의 강력한점은 규칙에 따라 모든게 자동으로 생성된다는 점

놀랍다! 즐겁다!

.
